سلسلة LK-D-SS-06-T لخطوط التأخير البصري ومحاكيات البصريات

  • عرض النطاق الترددي إلى 6.5 جيجاهرتز
  • مجموعة ديناميكية عالية
  • تطبيق واسع النطاق لدرجة الحرارة
  • استجابة ذات سعة منخفضة
  • تأخيرات زمنية مخصصة
استفسار

+86 29 88244373

وصف المنتج*

باستخدام أحدث تكنولوجيا الفوتونيات الدقيقة، تم تصميم خط تأخير البصريات ومحاكي البصريات من سلسلة LK-D-SS-06-T لتوفير أداء استثنائي في تطبيقات مثل اختبار الرادار ومعالجة الإشارات وعمليات مجموعة الهوائيات الطورية ومحاكاة الهوائي واختبار ضوضاء الطور. هذا النظام المتقدم قادر على العمل عبر نطاق P/L/S/C بالكامل مع الحد الأدنى من فقدان الإدخال، مما يضمن نطاقًا ديناميكيًا عاليًا وعزلًا كهرومغناطيسيًا قويًا. كما أنه يدعم إشارات العبور الثلاثية التي لا يمكن قياسها، وهي ميزة تميزه في مجال معالجة الإشارات الضوئية والميكروويف عالية الدقة

بيانات المعدة

الخصائص الكهربائية / البصرية

معامل قيمه المعامل وحدة تعليق
اقل شئ نموذجي اكثر شئ
نطاق الترددات 0.1 - 6.5 غيغاهرتز
تسطيح السعة - ± 2 ± 2.5 dB
تأخير الوقت 0.01 - 150 us حسب الطلب
دقة التأخير -5 ‰ - +5‰ -
فقدان الإدراج 0 10 20 dB حسب الطلب
إدخال VSWR - 1.5 2 -
إخراج VSWR - 1.5 2 -
مقاومة - 50 - Ω
إدخال 1 ديسيبل ضغط - 10+ 15+ ديسيبل
نسبة رفض الإشارة الزائفة 60 - - DBC
الرقم الضوضاء - 40 50 dB 5 ميكروثانية، 25 درجة مئوية
تعمل درجة الحرارة -55 - 85+ ℃ انظر معلومات الطلب
تخزين درجة الحرارة -55 - 85+ ℃
التأخير النسبي مقابل درجة الحرارة - - 7 جزء في المليون / ℃
خسارة الإدراج مقابل درجة الحرارة - 3 6 ٪ / ℃

وصف الموصل ومصدر الطاقة

دبوس 1، 2 3، 4، 5 6، 7 8، 9
الجهد االكهربى NC GND + 12V NC
التصويت الحالي - - 0.15 -
الحد الأقصى الحالي 1

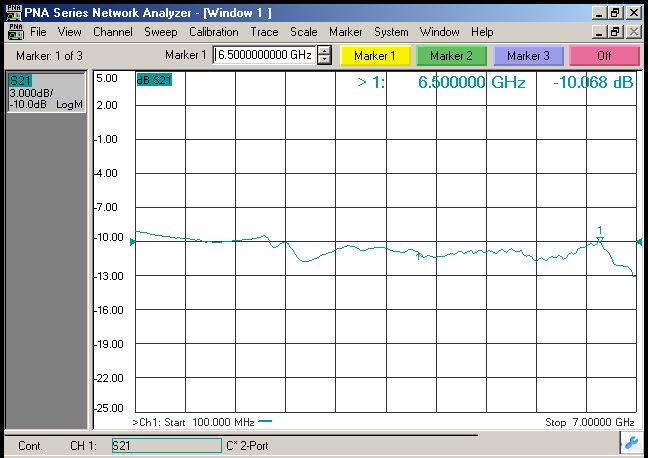

  • منحنيات الاستجابة النموذجية (25 درجة مئوية)

  • الأبعاد والدبابيس (الوحدة: مم[بوصة])

موصل RF: SMA-K (مخصص)
موصل التيار المستمر: DE-9PS (مخصص)

نوع المنتج لك-د-اس اس-06-تي جي تعليق
تأخير الوقت (نحن) 8 20 35 50 60 80 Standard
X(مم) 37 50 65 80 90 110
نوع المنتج ال كيه-دي-اس اس-06-تي بي تعليق
تأخير الوقت (نحن) 8 35 60 80 110 150 مدمج
X(مم) 20 45 55 65 78 95

  • معلومات الطلبية

نوع المنتج الباقات مستويات الجودة تعمل درجة الحرارة تخزين درجة الحرارة
ال كيه-دي-اس اس-06-تي جي اي Standard درجة الصناعة -20 ℃ ~ 70 ℃ -40 ℃ ~ 80 ℃
LK-D-SS-06-TGM درجة متوسطة -40 ℃ ~ 70 ℃ -50 ℃ ~ 80 ℃
ال كيه-دي-اس اس-06-تي جي اس درجة خاصة -55 ℃ ~ 85 ℃ -55 ℃ ~ 85 ℃
LK-D-SS-06-TPI مدمج درجة الصناعة -20 ℃ ~ 70 ℃ -40 ℃ ~ 80 ℃
LK-D-SS-06-TPM درجة متوسطة -40 ℃ ~ 70 ℃ -50 ℃ ~ 80 ℃
LK-D-SS-06-TPS درجة خاصة -55 ℃ ~ 85 ℃ -55 ℃ ~ 85 ℃
الاستخدامات

  • اختبار/معايرة الرادار

  • معالجة الإشارات

  • الحرب الالكترونية

  • هوائي مصفوفة طورية

  • محاكاة الهوائي
