جهاز إرسال بصري بنطاق K-LK-NY20E

نطاق واسع للغاية (أفضل من 25 جيجاهرتز)
DWDM
النطاق الديناميكي العالي
انتاج الطاقة العالية
الضوضاء ذات الكثافة النسبية المنخفضة (RIN)
أوضاع عمل متعددة متاحة
درجة حرارة حالة التشغيل: (-40 درجة مئوية إلى 70 درجة مئوية)
طاقة الإخراج الضوئية تصل إلى 10 ميجاوات

استفسار

+86 29 88244373

[البريد الإلكتروني محمي]

وصف المنتج*

جهاز الإرسال البصري LK-NY20E K-Band هو جهاز اتصال بصري متطور يدمج مصدر ضوء الليزر عالي الطاقة ومعدل شدة ليثيوم نيوبات (LiNbO3) واسع النطاق للغاية ودائرة تحويل تثبيت الجهد ودائرة القيادة ودائرة المراقبة والإشارة.

تم تصميم هذا الجهاز لإخراج إشارات ضوئية معدلة بأطوال موجية تتوافق مع معيار الاتحاد الدولي للاتصالات (ITU) لتقسيم الطول الموجي الكثيف (DWDM). ويتميز بعرض نطاق تعديل يتجاوز 25 جيجاهرتز، مما يتيح نقل البيانات بسرعة عالية. والجهاز قادر على توصيل طاقة ضوئية خرجية تصل إلى 10 ميجاوات، مع استقرار ممتاز في طول موجة الضوء الخارج.

تعمل سلسلة LK-NY20E على جهد مصدر طاقة موجب واحد، مما يضمن أداءً مستقرًا عبر نطاق جهد يتراوح من +12 فولت إلى +36 فولت. علاوة على ذلك، يتضمن جهاز الإرسال وظيفة مؤشر تؤكد التشغيل الطبيعي لكل من مصدر الطاقة ومخرج الطاقة الضوئية، مما يوفر مؤشر حالة موثوقًا به لمراقبة النظام وصيانته.

بيانات المعدة

الحد الأقصى لالتقييمات المطلقة

معامل	رمز	دقيقة.	النوع.	كحد أقصى.	وحدة
درجة حرارة التخزين	T_STG	-55	25+	85+	℃
درجة حرارة التشغيل	T_C	-40	25+	70+	℃
طاقة الإدخال RF¹	P_in	-	15+	25+	ديسيبل
الجهد االكهربى	V_in	12+	12+	36+	V

(1) وضع العمل الموجة المستمرة (CW).

المواصفات البصرية والكهربائية (TC = 22±3℃)

معامل	رمز	دقيقة.	النوع.	كحد أقصى.	وحدة	ملاحظات
الطول الموجي	λ	1527.99	-	1563.05	nm	معيار الاتحاد الدولي للاتصالات
التردد (3 ديسيبل)	f_3dB	2	-	25	غيغاهرتز	-
قوة خرج الضوء	P	10	-	-	mW	-
ضوضاء الشدة النسبية	رين	-	-	-155	ديسيبل / هرتز	-
خسارة العودة (VSWR)	VSWR	-	-	2.5	-	-
إدخال 1 ديسيبل ضغط	-	17+	-	-	ديسيبل	-

مصدر الطاقة (TC = 22±3℃)

معامل	دقيقة.	النوع.	كحد أقصى.	وحدة
الجهد االكهربى	12+	12+	36+	V
حالياًّ⁽²⁾	0.4	0.7	1.2	A

(2) حالة الاختبار: Vin=+12V.

● منحنى الاستجابة النموذجي

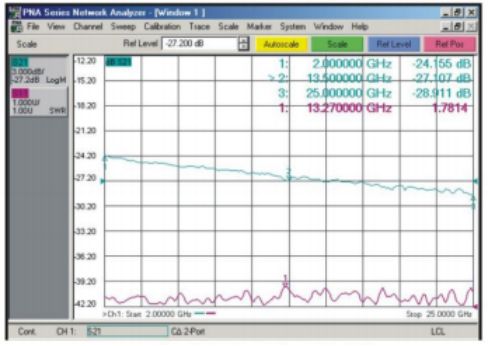

الشكل 1 منحنى الاستجابة النموذجي لجهاز الإرسال LK-NY20E بنطاق K

● وحدة الأبعاد: مم[بوصة]

غير محدد

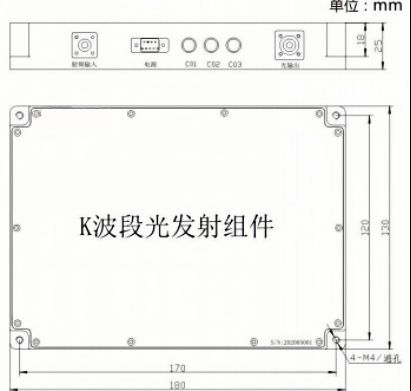

الشكل 2 أبعاد جهاز الإرسال LK-NY20E

موصل RF: SMA

موصل الطاقة: J30J-9-ZKP

● دبوس مصدر الطاقة

معامل	الوصف
دبوس	1	2	3	4	5	6	7	8	9
الجهد االكهربى	V_in			NC		GND			NC

● معلومات الطلب

الصفحة 1:

رمز	الوصف
20E	جهاز إرسال التعديل الخارجي بنطاق K

الصفحة 2:

رمز	التردد (THz)	الطول الموجي (نانومتر)	رمز	التردد (THz)	الطول الموجي (نانومتر)
C15	191.5	1565.50	C39	193.9	1546.12
C16	191.6	1564.68	C40	194	1545.32
C17	191.7	1563.86	C41	194.1	1544.53
C18	191.8	1563.05	C42	194.2	1543.73
C19	191.9	1562.23	C43	194.3	1542.94
C20	192	1561.41	C44	194.4	1542.14
C21	192.1	1560.61	C45	194.5	1541.35
C22	192.2	1559.79	C46	194.6	1540.56
C23	192.3	1558.98	C47	194.7	1539.77
C24	192.4	1558.17	C48	194.8	1538.98
C25	192.5	1557.36	C49	194.9	1538.19
C26	192.6	1556.55	C50	195	1537.4
C27	192.7	1555.75	C51	195.1	1536.61
C28	192.8	1554.94	C52	195.2	1535.82
C29	192.9	1554.13	C53	195.3	1535.04
C30	193	1553.33	C54	195.4	1534.25
C31	193.1	1552.52	C55	195.5	1533.47
C32	193.2	1551.72	C56	195.6	1532.68
C33	193.3	1550.92	C57	195.7	1531.9
C34	193.4	1550.12	C58	195.8	1531.12
C35	193.5	1549.32	C59	195.9	1530.33
C36	193.6	1548.51	C60	196	1529.55
C37	193.7	1547.72	C61	196.1	1528.77
C38	193.8	1546.92	C62	196.2	1527.99

الصفحة 3:

رمز	الوصف
PM1	ألياف الباندا
PM2	الألياف الإهليلجية

الصفحة 4:

رمز	الوصف
CM	تخصيص المستخدم
A	FC / APC

الاستخدامات

الهوائي والرادار
الاتصالات عبر الأقمار الصناعية
نظام التدابير المضادة الإلكترونية
نقل/تأخير الروابط الترددية الراديوية التناظرية
الاتصالات اللاسلكية ذات النطاق العريض
محطة قاعدة الاتصالات المتنقلة
نظام DWDM
أنظمة الرادار الموزعة
