كاشف ضوئي عالي القدرة متوازن من نوع InGaAs LK-HPPD-Ku
- عرض النطاق الترددي واسعة
- التحيز المدمج-T
- اقتران DC
- موصل SMA محكم الغلق
- تيار مظلم منخفض، نسبة إشارة إلى ضوضاء عالية.
- عامل الشكل الصغير.
وصف المنتج*
كاشف الضوء المتوازن عالي السرعة (HPPD-Ku) هو جهاز بصري إلكتروني دقيق مصمم للتطبيقات الرقمية والتناظرية. يدمج هذا الجهاز ثنائيًا ضوئيًا PIN من InGaAs بنطاق استجابة طيفية يتراوح بين 1250 و1650 نانومتر، بما في ذلك الإلكترونيات المطابقة اللازمة لضمان سلامة الإشارة وأدائها.
تتميز وحدة LK-HPPD-Ku بقدرتها على توفير نطاق ترددي يبلغ 18 جيجاهرتز، مما يجعلها مناسبة لتطبيقات نقل البيانات عالية السرعة. تعمل الوحدة بمصدر طاقة +5 فولت، مما يتوافق مع متطلبات الطاقة القياسية لضمان الاستقرار والكفاءة. تتوافق الوحدة مع الألياف الضوئية القياسية أحادية الوضع 9/125 ميكرومتر، مما يضمن تكاملاً سلسًا مع البنية التحتية الحالية للألياف الضوئية. منفذ خرج التردد اللاسلكي (RF) مزود بموصل متوافق مع SMA، بمقاومة 50 أوم، مما يُسهّل نقل الإشارة على النحو الأمثل ويقلل من فقدانها.
بيانات المعدة
| الحد الأقصى النموذجي والمطلق للتقييم | ||||
|---|---|---|---|---|
| معامل | سيم. | الطباع | التقييم | وحدة |
| مدى درجة حرارة التخزين | TSTG | -45 +85 | -55 +100 | ℃ |
| نطاق درجة حرارة حالة التشغيل | TC | 25 | -40 +85 | ℃ |
| جهد التحيز | VR | +5 | +5 ~ +9 | V |
| طاقة الإدخال الضوئية | دبوس | 10+ | 17+ | ديسيبل |
| احتراق الطاقة الضوئية | PB | - | 20+ | ديسيبل |
| درجة حرارة لحام الرصاص | Tp | 280 （10 ثانية） | 330 （10 ثانية） | ℃ |
| الخصائص الكهربائية / البصرية (T)C = 22 ± 3 درجة مئوية) | |||||
|---|---|---|---|---|---|
| معامل | SYM | شرط الاختبار | قيمه المعامل | وحدة | |
| نطاق الطول الموجي | λ | - | 1000 ～ 1650 | nm | |
| نطاق الترددات | - | - | كو باند | - | |
| عرض النطاق الترددي إشارة صغيرة | f-3dB | TC = 22 ± 3 درجة مئوية | 0.8 ～ 18 | غيغاهرتز | |
| الاستجابة | Re | VR ، فin =1 ميغاواط | λ = 1310 نانومتر | 0.85 | أ / ث |
| λ = 1550 نانومتر | 0.8 | ||||
| تسطيح السعة | A | TC =-45～+85 درجة مئوية | ≤ ± 1.5 | dB | |
| تشبع الطاقة الضوئية | Ps | VR ، λ = 1550 نانومتر تعديل التيار المتردد |
17+ | ديسيبل | |
| التيار المظلم | Id | VR | ≤ 10 | nA | |
| تشبع طاقة خرج التردد اللاسلكي | Pخارج | - | -10 | ديسيبل | |
| معاوقة الخرج | RL | - | 50 | Ω | |

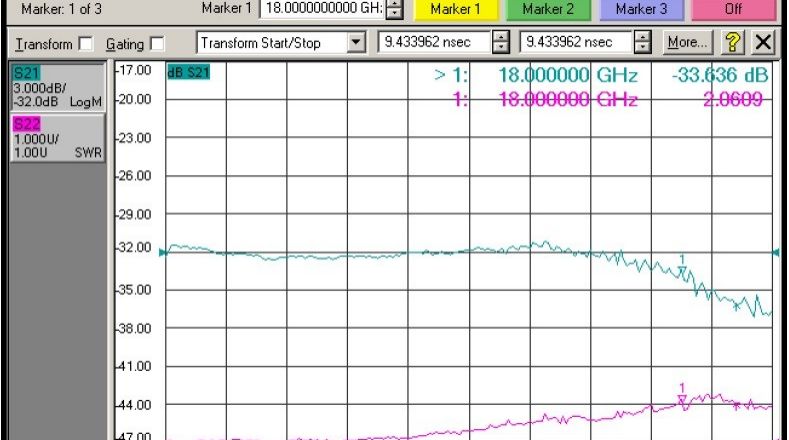

● منحنيات الاستجابة النموذجية
(VR، lect=1550 نانومتر، TC = 25 درجة مئوية، Pin=0dBm)
（استجابة تردد كاشف الضوء في نطاق Ku）

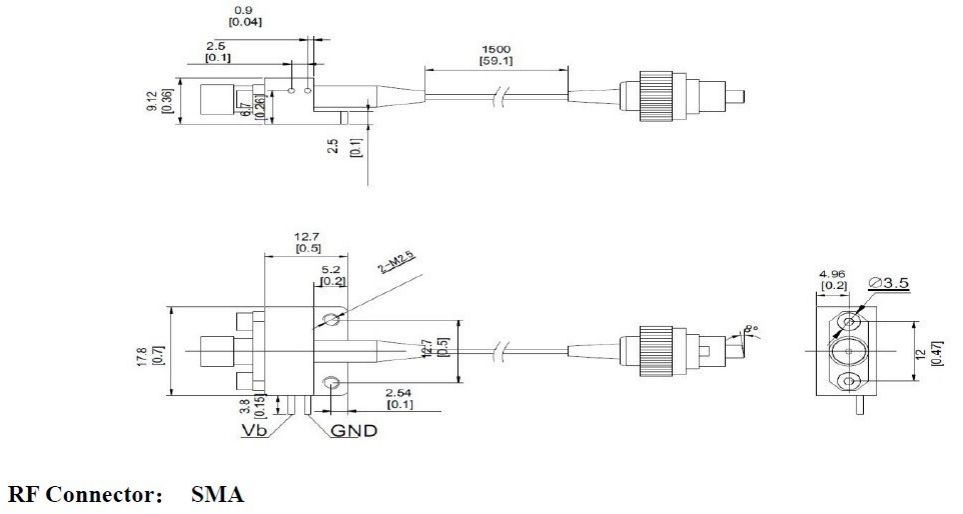

● الأبعاد والدبابيس (الوحدة: مم[بوصة])
●معلومات الطلبية
الصفحة 1:
| رمز | عرض النطاق الترددي التناظري |
| KU | 0.8 ～ 18 جيجاهرتز |
الصفحة 2:
| رمز | نوع الموصل | تعليق |
| N | لا يوجد موصل | جديلة ألياف أحادية الوضع 9 / 125 ميكرومتر |
| A | نادي كرة القدم / المؤتمر الشعبي العام | |
| P | نادي كرة القدم / نادي الكمبيوتر |
● الاحتياطات
يجب ألا يقل نصف قطر انحناء الألياف عن 20 مم لتجنب تلف الألياف.
تأكد من أن واجهة توصيل الألياف نظيفة قبل توصيلها بالدائرة الضوئية.
يجب توفير الحماية المناسبة من التفريغ الكهروستاتيكي أثناء التخزين والنقل والاستخدام.
يمكن تخصيص جميع أجهزة الكشف الضوئية القياسية لدينا إلى وحدات!
الاستخدامات
الاتصالات عبر الألياف الضوئية
معالجة معلومات الرادار
الحرب الإلكترونية
اختبار وقياس الإشارة عالية السرعة
الأمن والمراقبة
