جهاز إرسال DWDM عالي القدرة LK-NY55T
- تصل قوة الإخراج العالية إلى 100 ميجاوات
- الضوضاء ذات الكثافة النسبية المنخفضة (RIN)
- تغليف وحدات متكاملة للغاية
- الموثوقية العالية
- طول موجة ITU الاختياري
وصف المنتج*
صُمم جهاز الإرسال LK-NY55T بشكل أساسي باستخدام ليزر عالي القدرة بتغذية راجعة موزعة (DFB)، مُكمّلاً بدائرة تحكم تلقائي في الطاقة الضوئية، ودائرة تحكم تلقائي في درجة الحرارة، ودائرة تحويل مُثبّتة للجهد، ودائرة مراقبة ومؤشر. صُمم الجهاز ليغطي جدول أطوال موجات قنوات ITU لتطبيقات الإرسال المتعدد بتقسيم الطول الموجي الكثيف (DWDM)، مما يضمن توافقًا واسع النطاق.
يمكن للجهاز تحقيق طاقة خرج قصوى تبلغ 100 ميلي واط مع الحفاظ على مستوى منخفض من الضوضاء النسبية. كما يتميز بثبات ممتاز في طول موجة خرجه، وهو معيار أساسي للاتصال البصري الموثوق. يعمل جهاز الإرسال بمصدر طاقة موجب واحد، ويحافظ على استقراره في نطاق جهد يتراوح بين 7 فولت و36 فولت. علاوة على ذلك، جهاز الإرسال LK-NY55T مزود بوظيفة مؤشر تُشير إلى التشغيل الطبيعي لكل من مصدر الطاقة ومخرج الطاقة البصرية.
بيانات المعدة
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة. | النوع. | كحد أقصى. | وحدة |
| درجة حرارة التخزين | TSTG | -40 | 25+ | 85+ | ℃ |
| درجة حرارة التشغيل | TC | -20 | 25+ | 70+ | ℃ |
| الجهد االكهربى | Vin | +7 | 12+ | 36+ | V |
المواصفات البصرية والكهربائية (TC = 22±3℃)
| معامل | رمز | الحالة | دقيقة. | النوع. | كحد أقصى. | وحدة |
| الطول الموجي | λ | - | - | C باند | - | nm |
| قوة خرج الضوء | P | - | 40 | - | 100 | mW |
| ضوضاء الشدة النسبية | رين | - | - | -163 | -160 | ديسيبل / هرتز |
| نسبة قمع الوضع الجانبي | سمسر | - | 30 | - | - | dB |
| انجراف الطول الموجي عبر نطاق TC | ∆اذهب للأعلى | ت = تOP | - | - | 50 | pm |
مصدر الطاقة (TC = 22±3℃)
| معامل | دقيقة. | النوع. | كحد أقصى. | وحدة |
| الجهد االكهربى | +7 | 12+ | 36+ | V |
| حالياًّ(1) | 0.3 | 0.6 | 1 | A |
(1) حالة الاختبار: Vin=+12V.

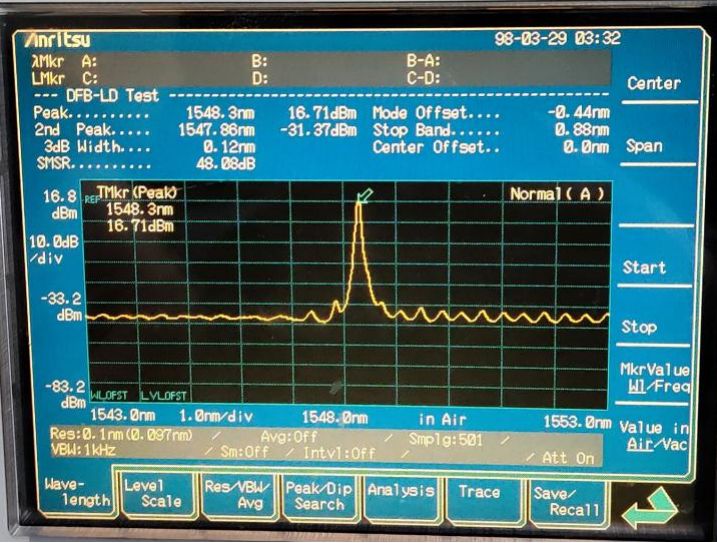

● مخطط الطيف النموذجي
الشكل 1 مخطط الطيف النموذجي لجهاز الإرسال LK-NY55T
● وحدة الأبعاد: مم[بوصة]
الشكل 2 أبعاد جهاز الإرسال LK-NY55T
موصل RF: SMA
موصل الطاقة: J30J-9-ZKP
● دبوس مصدر الطاقة
| معامل | الوصف | ||||||||
| دبوس | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| الجهد االكهربى | فين | NC | GND | NC | |||||
● معلومات الطلب
الصفحة 1:
| رمز | الطاقة الضوئية |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
الورقة 2:
| رمز | الطول الموجي |
| 1 | 1550nm |
| 2 | مخصص (ITU) |
الصفحة 3:
| رمز | نوع من الألياف |
| PM1 | ألياف الباندا |
| PM2 | الألياف الإهليلجية |
الصفحة 4:
| رمز | موصل بصري |
| CM | حسب الطلب |
| A | FC / APC |
الاستخدامات
اتصالات الألياف الضوئية
استشعار الألياف الضوئية
نظام DWDM
الاتصالات البصرية الفضائية
