كاشف ضوئي عالي السرعة لموجات الميكروويف من نوع InGaAs LK-AMPD-S
- سرعة عالية ونطاق ترددي واسع
- التحيز المدمج-T
- O/E هجين متكامل
- مكاسب عالية، ضوضاء منخفضة، نطاق عريض
- موصل SMA محكم الغلق
- تيار مظلم منخفض، نسبة إشارة إلى ضوضاء عالية.
- عامل الشكل الصغير.
وصف المنتج*
LK-AMPD-S عبارة عن هجين من ثنائي ضوئي InGaAs ومضخم منخفض الضوضاء، مصمم للاستجابة الضوئية الواسعة من 1000 إلى 1650 نانومتر ويوفر مكسب تردد راديوي يبلغ 15 ديسيبل. كما يوفر أداءً عالي السرعة مع نطاقات تردد 12 جيجاهرتز و18 جيجاهرتز، ويعمل بمصدر طاقة +5 فولت.
هذه الوحدة متوافقة مع الألياف أحادية الوضع القياسية 9/125μm ولديها موصل SMA مع مطابقة معاوقة 50 أوم.
يتميز LK-AMPD-S بأنه محكم الغلق لحماية البيئة ويتميز بتصميم خفيف الوزن، حيث يبلغ وزنه أقل من 23 جرامًا. وهو متوافق مع توجيه تقييد المواد الخطرة (RoHS) 2.0، مما يضمن الاستدامة البيئية والالتزام بمعايير السلامة الصارمة.
بيانات المعدة
| الحد الأقصى النموذجي والمطلق للتقييم | ||||
|---|---|---|---|---|
| معامل | سيم. | الطباع | التقييم | وحدة |
| مدى درجة حرارة التخزين | TSTG | -45 +85 | -55 +100 | ℃ |
| نطاق درجة حرارة حالة التشغيل | TC | 25 | -40 +85 | ℃ |
| جهد التحيز | VR | +5 | +5 ~ +9 | V |
| طاقة الإدخال الضوئية | دبوس | 0 | 10+ | ديسيبل |
| احتراق الطاقة الضوئية | PB | - | 13+ | ديسيبل |
| درجة حرارة لحام الرصاص | Tp | 280 （10 ثانية） | 330 （10 ثانية） | ℃ |
| الخصائص الكهربائية / البصرية (T)C = 22 ± 3 درجة مئوية) | ||||||
|---|---|---|---|---|---|---|
| معامل | SYM | شرط الاختبار | قيمه المعامل | وحدة | ||
| نطاق الطول الموجي | λ | - | 1000 ～ 1650 | nm | ||
| نطاق الترددات | - | - | اكس - باند | كو باند | - | |
| عرض النطاق الترددي إشارة صغيرة | f-3dB | TC = 22 ± 3 درجة مئوية | 0. 3 ～ 12 | 0. 8 ～ 19.5 | غيغاهرتز | |
| الاستجابة | Re | VR =+5 فولت، صin =10 ميغاواط | λ = 1310 نانومتر | 0.8 | 0.85 | أ / ث |
| λ = 1550 نانومتر | 0.85 | 0.8 | ||||
| تسطيح السعة | A | TC =-45～+85 درجة مئوية | ≤ ± 2 | dB | ||
| تشبع الطاقة الضوئية | Ps | VR =+ 5 فولت، λ = 1550 نانومتر تعديل التيار المتردد |
10 | ديسيبل | ||
| كسب إشارة التردد اللاسلكي (نموذجي) | G | - | 15 ± 1 | dB | ||
| تشبع طاقة خرج التردد اللاسلكي | Pخارج | - | +3 | ديسيبل | ||
| إخراج VSWR | VSWR | - | ≤ 2 | - | ||
| معاوقة الخرج | RL | - | 50 | Ω | ||
● منحنيات الاستجابة النموذجية
(الشكل 1 X - استجابة تردد كاشف الضوء النطاقي)

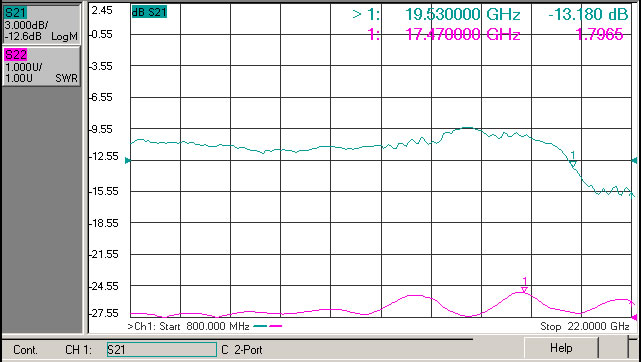

(الشكل 2 استجابة تردد كاشف الضوء في نطاق Ku)

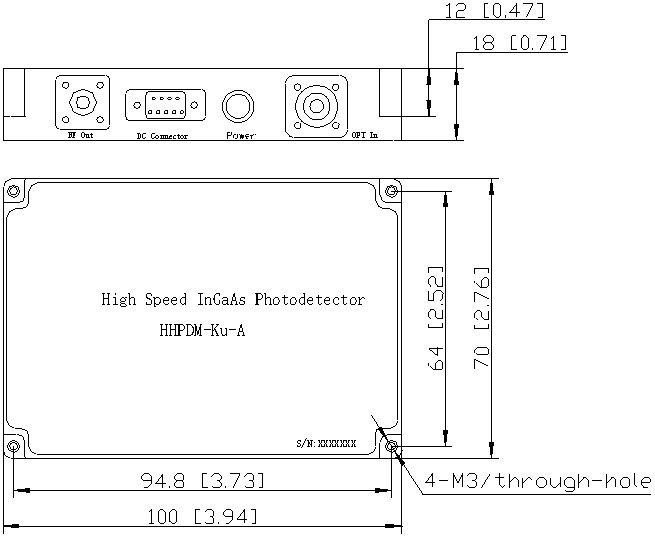

●الأبعاد والدبابيس (الوحدة: مم [بوصة])
موصل RF: SMA
●معلومات الطلبية
الصفحة 1:
| رمز | كسب إشارة التردد اللاسلكي | تعليق |
| S | 15 ديسيبل | التردد النموذجي والمركزي |
الصفحة 2:
| رمز | عرض النطاق الترددي التناظري |
| X | 0 ～ 3 جيجاهرتز |
| Ku | 0 ～ 8 جيجاهرتز |
الصفحة 3:
| رمز | نوع الموصل | تعليق |
| N | لا يوجد موصل | جديلة ألياف أحادية الوضع 9 / 125 ميكرومتر |
| A | نادي كرة القدم / المؤتمر الشعبي العام | |
| P | نادي كرة القدم / نادي الكمبيوتر |
● الاحتياطات
يجب ألا يقل نصف قطر انحناء الألياف عن 20 مم لتجنب تلف الألياف.
تأكد من أن واجهة توصيل الألياف نظيفة قبل توصيلها بالدائرة الضوئية.
يجب توفير الحماية المناسبة من التفريغ الكهروستاتيكي أثناء التخزين والنقل والاستخدام.
يمكن تخصيص جميع أجهزة الكشف الضوئية القياسية لدينا إلى وحدات!
الاستخدامات
معالجة معلومات الرادار
الحرب الإلكترونية
قياس الهوائي
اتصالات الألياف الضوئية
الأمن والمراقبة
