كاشف ضوئي مكبر للتردد الراديوي LK-FCAMPD InGaAs
- عرض النطاق الترددي واسعة
- التحيز المدمج-T
- O/E هجين متكامل
- مكاسب عالية، ضوضاء منخفضة، نطاق عريض
- سما موصل
- تيار مظلم منخفض، نسبة إشارة إلى ضوضاء عالية
- عامل الشكل الصغير.
وصف المنتج*
LK-FCAMPD هو اندماج بين التكنولوجيا البصرية والإلكترونية، حيث يدمج الصمام الثنائي الضوئي InGaAs عريض النطاق مع مكبر منخفض الضوضاء. هذا الجهاز حساس للأطوال الموجية بين 1000 و1650 نانومتر، وذلك بفضل الصمام الثنائي الضوئي InGaAs PIN، كما يوفر مكبر الصوت منخفض الضوضاء مكسب تردد راديوي يتراوح بين 20 إلى 30 ديسيبل.
يوفر جهاز LK-FCAMPD خيارات عرض نطاق ترددي قابلة للتكوين، بما في ذلك 1 جيجا هرتز، و2.5 جيجا هرتز، وعرض نطاق ترددي قابل للتخصيص يصل إلى 5 جيجا هرتز كحد أقصى. يعمل الجهاز بمصدر طاقة +5 فولت ويتميز بموصل ألياف بصرية قياسي FC (ملامس للوجه) للإدخال البصري. يتم تسهيل إخراج التردد اللاسلكي من خلال موصل متوافق مع SMA، والذي يتوافق مع معاوقة 50 أوم.
يتميز LK-FCAMPD بأنه خفيف الوزن، حيث يبلغ وزنه أقل من 25 جرامًا، مما يجعله مناسبًا للعديد من التطبيقات المحمولة والمدمجة. كما أنه معتمد للامتثال لتوجيه تقييد المواد الخطرة (RoHS) 2.0، مما يشير إلى التزامه بالمعايير البيئية والسلامة.
بيانات المعدة
| الحد الأقصى النموذجي والمطلق للتقييم | ||||
|---|---|---|---|---|
| معامل | سيم. | الطباع | التقييم | وحدة |
| مدى درجة حرارة التخزين | TSTG | -45 +85 | -55 +100 | ℃ |
| نطاق درجة حرارة حالة التشغيل | TC | 25 | -40 +70 | ℃ |
| جهد التحيز | VR | +5 | +4.75 ~ +5.25 | V |
| طاقة الإدخال الضوئية | دبوس | 0 | +5 | ديسيبل |
| احتراق الطاقة الضوئية | PB | - | 13+ | ديسيبل |
| درجة حرارة لحام الرصاص | Tp | 280 （10 ثانية） | 330 （10 ثانية） | ℃ |
| الخصائص الكهربائية / البصرية (T)C = 22 ± 3 درجة مئوية) | |||||||
|---|---|---|---|---|---|---|---|
| معامل | SYM | شرط الاختبار | قيمه المعامل | وحدة | |||
| نطاق الطول الموجي | λ | - | 1000 ～ 1650 | nm | |||
| نطاق الترددات | - | - | L - الفرقة | S - الفرقة | CM | - | |
| عرض النطاق الترددي إشارة صغيرة | f-3dB | TC = 22 ± 3 درجة مئوية | 0.03 1 ~ | 0.03 2.5 ~ | 0.1 5 ~ | غيغاهرتز | |
| الاستجابة | Re | VR =+5 فولت، صin =1 ميغاواط | λ = 1310 نانومتر | 0.85 | 0.90 | 0.90 | أ / ث |
| λ = 1550 نانومتر | 0.90 | 0.90 | 0.90 | ||||
| كسب إشارة التردد اللاسلكي | G | - | 30 2 ± | 20 2 ± | 20 2 ± | dB | |
| تسطيح السعة | A | TC =-40～+70 درجة مئوية | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| إخراج VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| تشبع الطاقة الضوئية | Ps | VR = +5 فولت، λ = 1550 نانومتر تعديل التيار المتردد |
+5 | ديسيبل | |||
| طاقة خرج التردد اللاسلكي المشبع | Pخارج | - | 15 | ديسيبل | |||
| التيار المظلم | ID | - | ≤ 10 | nA | |||
| معاوقة الخرج | RL | - | 50 | Ω | |||
● منحنيات الاستجابة النموذجية

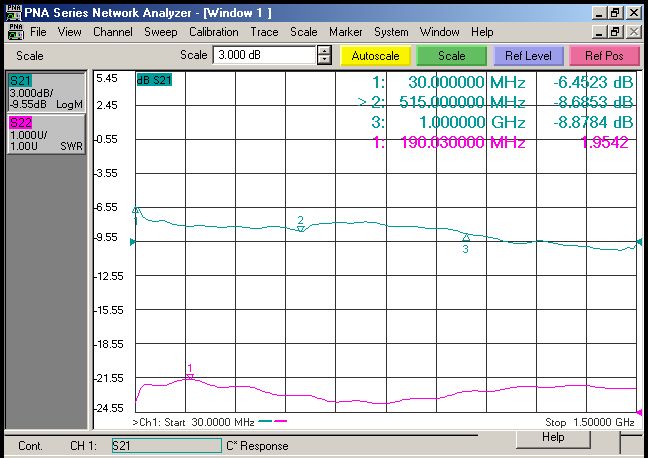

(الشكل 1 استجابة تردد كاشف الضوء FCAMPD InGaAs في النطاق L)
(الشكل 2 استجابة تردد كاشف الضوء FCAMPD InGaAs في النطاق S)
(الشكل 3 استجابة تردد كاشف الضوء FCAMPD InGaAs في النطاق C)

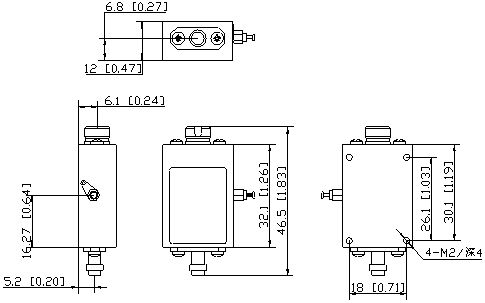

● الأبعاد والدبابيس (الوحدة: مم[بوصة])
الموصل البصري: موصل الألياف الضوئية FC (الملامس للوجه)
موصل RF: SMA
● معلومات الطلب
الصفحة 1:
| رمز | عرض النطاق الترددي التناظري |
| L | 0.03 ～ 1 جيجاهرتز |
| S | 0.03 ～ 2.5 جيجاهرتز |
| CM | التخصيص ( ≦ 5 جيجاهرتز ) |
● الاحتياطات
تأكد من أن واجهة توصيل الألياف نظيفة قبل توصيلها بالدائرة الضوئية.
يجب تغطية واجهة RF والواجهة البصرية بغطاء غبار عند عدم الاستخدام.
يجب توفير الحماية المناسبة من التفريغ الكهروستاتيكي أثناء التخزين والنقل والاستخدام.
يمكن تخصيص جميع أجهزة الكشف الضوئية القياسية لدينا إلى وحدات!
الاستخدامات
معالجة معلومات الرادار
الحرب الإلكترونية
قياس الهوائي
اتصالات الألياف الضوئية
الأمن والمراقبة
