سلسلة LK-D-SS-12-T لخطوط التأخير البصري ومحاكيات البصريات
- عرض النطاق الترددي إلى 12 جيجاهرتز
- مجموعة ديناميكية عالية
- تطبيق واسع النطاق لدرجة الحرارة
- استجابة ذات سعة منخفضة
- تأخيرات زمنية مخصصة
وصف المنتج*
بالاعتماد على تقنية فوتونيات الموجات الدقيقة، توفر سلسلة LK-D-SS-12-T من خطوط التأخير الضوئية والمُحاكيات الضوئية أداءً ممتازًا، وتُستخدم على نطاق واسع في اختبارات الرادار، ومعالجة الإشارات، وهوائيات المصفوفات الطورية، ومحاكاة الهوائيات، واختبار ضوضاء الطور. تعمل هذه الأجهزة بكفاءة عبر كامل نطاق الترددات L/S/C/X، مع خسارة إدخال منخفضة، ونطاق ديناميكي عالٍ، وعزل كهرومغناطيسي قوي، وقدرة على التعامل مع إشارات الإرسال الثلاثية غير القابلة للقياس. هذه الميزات تجعلها مثالية لمعالجة الإشارات الضوئية والموجات الدقيقة عالية الدقة.
بيانات المعدة
الخصائص الكهربائية / البصرية
| معامل | قيمه المعامل | وحدة | تعليق | ||
| اقل شئ | نموذجي | اكثر شئ | |||
| نطاق الترددات | 1 | - | 12 | غيغاهرتز | |
| تسطيح السعة | - | ± 2 | ± 2.5 | dB | |
| تأخير الوقت | 0.01 | - | 150 | us | حسب الطلب |
| دقة التأخير | -5 ‰ | - | +5‰ | - | |
| فقدان الإدراج | 0 | 20 | 30 | dB | حسب الطلب |
| إدخال VSWR | - | 1.8 | 2 | - | |
| إخراج VSWR | - | 1.8 | 2 | - | |
| مقاومة | - | 50 | - | Ω | |
| إدخال 1 ديسيبل ضغط | - | 13+ | 17+ | ديسيبل | |
| نسبة رفض الإشارة الزائفة | 60 | - | - | DBC | |
| رقم الضوضاء | - | 45 | 55 | dB | 5 ميكروثانية، 25 درجة مئوية |
| تعمل درجة الحرارة | -55 | - | 85+ | ℃ | انظر معلومات الطلب |
| تخزين درجة الحرارة | -55 | - | 85+ | ℃ | |
| التأخير النسبي مقابل درجة الحرارة | - | - | 7 | جزء في المليون / ℃ | |
| خسارة الإدراج مقابل درجة الحرارة | - | 2 | 4 | ٪ / ℃ | |
وصف الموصل ومصدر الطاقة
| دبوس | 1، 2 | 3، 4، 5 | 6، 7 | 8، 9 |
| الجهد االكهربى | NC | GND | + 12V | NC |
| التصويت الحالي | - | - | 0.3 | - |
| الحد الأقصى الحالي | 1 |

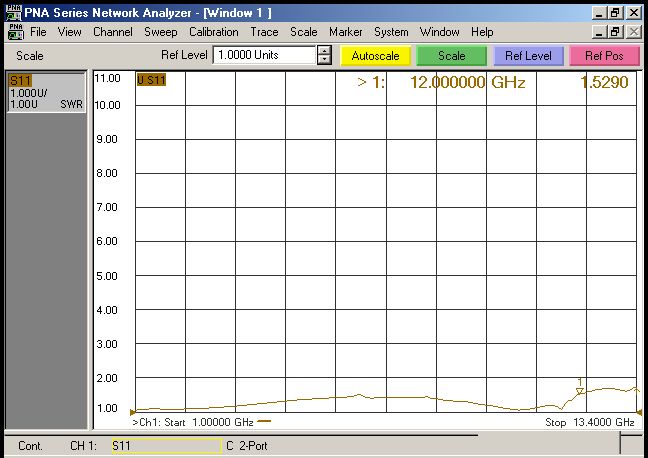

منحنيات الاستجابة النموذجية (25 درجة مئوية)
الأبعاد والدبابيس (الوحدة: مم[بوصة])
موصل RF: SMA-K (مخصص)
موصل التيار المستمر: DE-9PS (مخصص)
| نوع المنتج | لك-د-اس اس-12-تي جي | تعليق | |||||
| تأخير الوقت (نحن) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X(مم) | 37 | 50 | 65 | 80 | 90 | 110 | |
| نوع المنتج | ال كيه-دي-اس اس-12-تي بي | تعليق | |||||
| تأخير الوقت (نحن) | 8 | 35 | 60 | 80 | 110 | 150 | مدمج |
| X(مم) | 20 | 45 | 55 | 65 | 78 | 95 | |
معلومات الطلبية
| نوع المنتج | الباقات | مستويات الجودة | تعمل درجة الحرارة | تخزين درجة الحرارة |
| ال كيه-دي-اس اس-12-تي جي اي | Standard | درجة الصناعة | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TGM | درجة متوسطة | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| ال كيه-دي-اس اس-12-تي جي اس | درجة خاصة | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-12-TPI | مدمج | درجة الصناعة | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-12-TPM | درجة متوسطة | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-12-TPS | درجة خاصة | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
تعليق：1. T هو الحد الأقصى لخط التأخير ووحدته هي ميكروثانية (us).
الاستخدامات
اختبار/معايرة الرادار
معالجة الإشارات
الحرب الالكترونية
مجموعة هوائيات طورية
محاكاة الهوائي
