جهاز إرسال DFB DML LK-NYC04D
- تقنية الليزر DML DFB
- النطاق الديناميكي العالي
- نطاق ترددي أفضل من 4 جيجاهرتز
- توافق الطول الموجي CWDM
- انخفاض استهلاك الطاقة
- تكلفة منخفضة
وصف المنتج*
يتألف جهاز الإرسال LK-NYC04D DML بشكل أساسي من ليزر DML DFB، ودائرة التحكم التلقائي في الطاقة الضوئية، ودائرة تحويل تثبيت الجهد، ودائرة مؤشر المراقبة. يتميز جهاز الإرسال هذا بأطوال موجية ليزر DML تتوافق مع معيار CWDM، وتحديدًا عند 1270 نانومتر، و1290 نانومتر، و1310 نانومتر، و1330 نانومتر، و1350 نانومتر، و1370 نانومتر.
تقدم هذه الوحدة عرض نطاق تعديل يتجاوز 4 جيجاهرتز ويمكنها توفير طاقة خرج تتجاوز 2 ميجاوات. تعمل الوحدة على مصدر طاقة موجب واحد وهي مصممة للعمل بشكل موثوق ضمن نطاق جهد يتراوح من +7 فولت إلى +36 فولت. بالإضافة إلى ذلك، تم تجهيز الوحدة بمؤشر يؤكد على حالة كل من مصدر الطاقة ومخرجات الطاقة الضوئية، مما يسهل عملية المراقبة والصيانة.
بيانات المعدة
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة. | النوع. | كحد أقصى. | وحدة |
| درجة حرارة التخزين | TSTG | -40 | 25+ | 70+ | ℃ |
| درجة حرارة التشغيل | TC | -20 | 25+ | 55+ | ℃ |
| طاقة الإدخال RF1 | Pin | - | 0 |
17+ | ديسيبل |
| الجهد االكهربى | Vin | +7 | 12+ | 36+ | V |
المواصفات البصرية والكهربائية (TC = 25 درجة مئوية)
| معامل | الموديل | رمز | دقيقة. | النوع. | كحد أقصى. | وحدة | تعليق |
| الطول الموجي | UC | λ | 1270 | 1310 | 1370 | nm | معيار الاتحاد الدولي للاتصالات |
| LC | - | CWDM | - | ||||
| التردد (3 ديسيبل) | - | f3dB | 0.1 | - | 4 | غيغاهرتز | - |
| انتاج الطاقة الضوئية | - | P | - | 1 | - | mW | - |
| ضوضاء الشدة النسبية | UC | رين | - | - | -150 | ديسيبل / هرتز | - |
| LC | - | - | -155 | ||||
| VSWR | - | VSWR | - | - | 2 | ||
| إدخال 1 ديسيبل ضغط | - | - | - | 10+ | - | ديسيبل | - |
مصدر الطاقة (TC = 22±3℃)
| معامل | دقيقة. | النوع. | كحد أقصى. | وحدة |
| الجهد االكهربى | +7 | 12+ | 36+ | V |
| حالياًّ(2) | 0.03 | 0.1 | 0.15 |
A |
(1) حالة الاختبار: Vin=+12V.
● البيانات النموذجية
الشكل 1 منحنى التردد النموذجي لليزر LK-NYC04D-CL DML DBF
الشكل 2 منحنى التردد النموذجي لليزر LK-NYC04D-UC DML DBF
● المنحنى الطيفي النموذجي

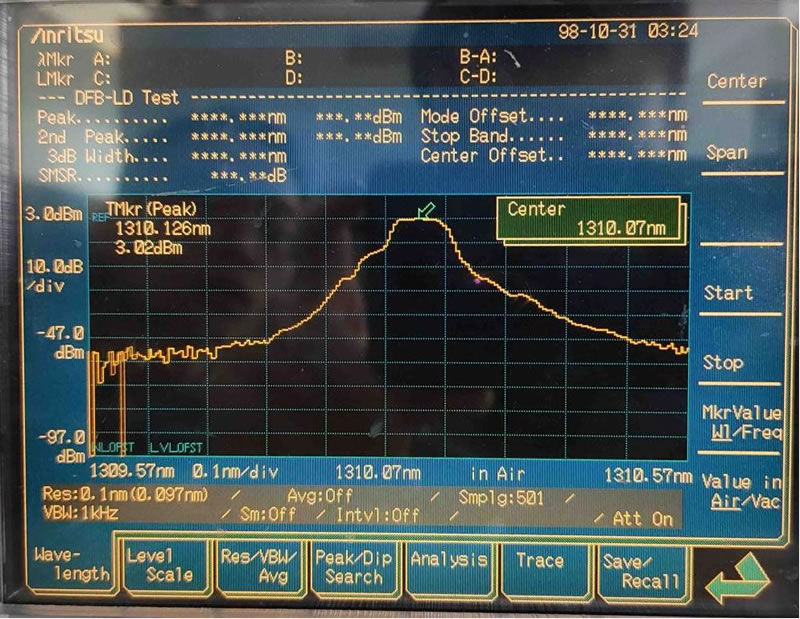

الشكل 3 منحنى الطيف النموذجي لليزر LK-NYC04D DML DBF
● وحدة الأبعاد: مم[بوصة]
الشكل 4 أبعاد جهاز إرسال DBF DML LK-NYC04D
موصل RF: SMA
موصل الطاقة: J30J-9-ZKP
● معلومات الطلب
الصفحة 1:
| الموديل | الطول الموجي النموذجي |
| UL | 1310nm |
| CL | CWDM (طول موجي اختياري) |
الورقة 2:
| الموديل | الطاقة |
| 00 | 1mW |
| 02 | 2mW |
| 04 | 4mW |
| 06 | 6mW |
الورقة رقم 3:
| الموديل | الموصل | تعليق |
| N | لا | شفة |
| A | نادي كرة القدم / المؤتمر الشعبي العام | الألياف القياسية 9/125μm SM |
| P | نادي كرة القدم / نادي الكمبيوتر | الألياف القياسية 9/125μm SM |
الاستخدامات
التحكم عن بعد بالهوائي
الشبكات الخلوية وشبكات الحاسب الشخصي
نقل الروابط التناظرية RF
التتبع والقياس عن بعد والتحكم
الاتصالات اللاسلكية ذات النطاق العريض
