سلسلة LK-D-SS-18-T لخطوط التأخير البصري ومحاكيات البصريات
- عرض النطاق الترددي إلى 18 جيجاهرتز
- مجموعة ديناميكية عالية
- تطبيق واسع النطاق لدرجة الحرارة
- استجابة ذات سعة منخفضة
- تأخيرات زمنية مخصصة
وصف المنتج*
باستخدام أحدث التقنيات في مجال الفوتونيات الدقيقة، يوفر خط تأخير البصريات ومحاكي البصريات من سلسلة LK-D-SS-18-T أداءً لا مثيل له في مجموعة من التطبيقات، بما في ذلك اختبار الرادار ومعالجة الإشارات وعمليات الهوائيات المصفوفة الطورية ومحاكاة الهوائي وتحليل ضوضاء الطور. تم تصميم هذا النظام المتقدم للعمل بسلاسة عبر نطاقات التردد S/C/X/Ku بالكامل، ويتميز بفقدان ضئيل للإدراج ونطاق ديناميكي واسع وعزل كهرومغناطيسي قوي والقدرة على التعامل مع إشارات العبور الثلاثية غير المحسوسة.
بيانات المعدة
الخصائص الكهربائية / البصرية
| معامل | قيمه المعامل | وحدة | تعليق | ||
| اقل شئ | نموذجي | اكثر شئ | |||
| نطاق الترددات | 2 | - | 18 | غيغاهرتز | |
| تسطيح السعة | - | ± 2 | ± 2.5 | dB | |
| تأخير الوقت | 0.01 | - | 150 | us | حسب الطلب |
| دقة التأخير | -5 ‰ | - | +5‰ | - | |
| فقدان الإدراج | 0 | 20 | 30 | dB | حسب الطلب |
| إدخال VSWR | - | 1.8 | 2.2 | - | |
| إخراج VSWR | - | 1.8 | 2.2 | - | |
| مقاومة | - | 50 | - | Ω | |
| إدخال 1 ديسيبل ضغط | - | 13+ | 17+ | ديسيبل | |
| نسبة رفض الإشارة الزائفة | 60 | - | - | DBC | |
| الرقم الضوضاء | - | 50 | 60 | dB | 5 ميكروثانية، 25 درجة مئوية |
| تعمل درجة الحرارة | -55 | - | 85+ | ℃ | انظر معلومات الطلب |
| تخزين درجة الحرارة | -55 | - | 85+ | ℃ | |
| التأخير النسبي مقابل درجة الحرارة | - | - | 7 | جزء في المليون / ℃ | |
| خسارة الإدراج مقابل درجة الحرارة | - | 2 | 4 | ٪ / ℃ | |
وصف الموصل ومصدر الطاقة
| دبوس | 1، 2 | 3، 4، 5 | 6، 7 | 8، 9 |
| الجهد االكهربى | NC | GND | + 12V | NC |
| التصويت الحالي | - | - | 0.3 | - |
| الحد الأقصى الحالي | 1 |

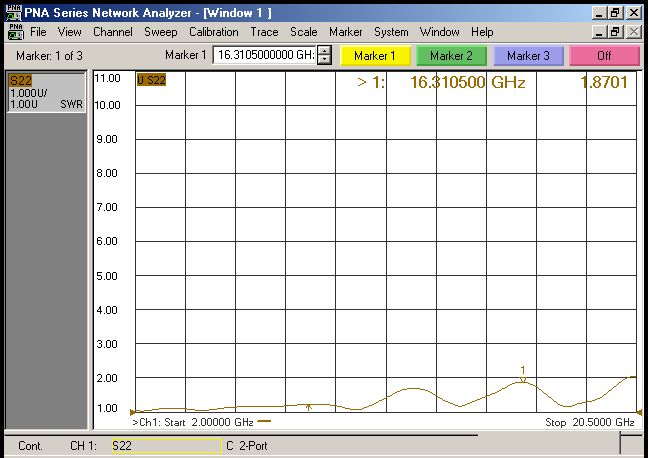

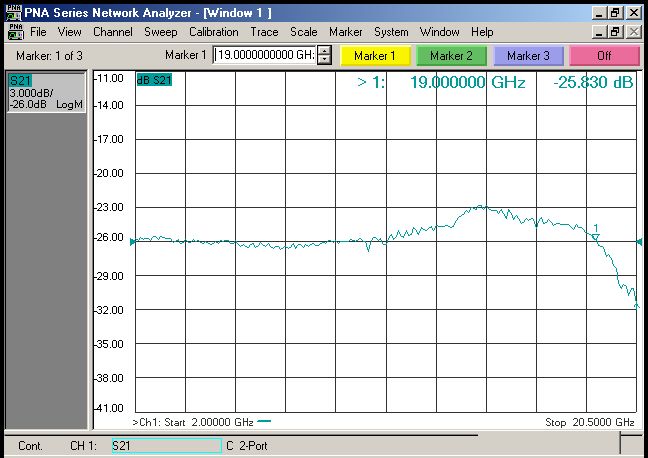

منحنيات الاستجابة النموذجية (25 درجة مئوية)
الأبعاد والدبابيس (الوحدة: مم[inc]ح])
موصل RF: SMA-K (مخصص)
موصل التيار المستمر: DE-9PS (مخصص)
| نوع المنتج | لك-د-اس اس-18-تي جي | تعليق | |||||
| تأخير الوقت (نحن) | 8 | 20 | 35 | 50 | 60 | 80 | Standard |
| X(مم) | 37 | 50 | 65 | 80 | 90 | 110 | |
| نوع المنتج | ال كيه-دي-اس اس-18-تي بي | تعليق | |||||
| تأخير الوقت (نحن) | 8 | 35 | 60 | 80 | 110 | 150 | مدمج |
| X(مم) | 20 | 45 | 55 | 65 | 78 | 95 | |
معلومات الطلبية
| نوع المنتج | الباقات | مستويات الجودة | تعمل درجة الحرارة | تخزين درجة الحرارة |
| ال كيه-دي-اس اس-18-تي جي اي | Standard | درجة الصناعة | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TGM | درجة متوسطة | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| ال كيه-دي-اس اس-18-تي جي اس | درجة خاصة | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-18-TPI | مدمج | درجة الصناعة | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-18-TPM | درجة متوسطة | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-18-TPS | درجة خاصة | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
الاستخدامات
اختبار/معايرة الرادار
معالجة الإشارات
الحرب الالكترونية
مجموعة هوائيات طورية
محاكاة الهوائي
