ليزر LK-NY55D DWDM DFB عالي القدرة
- توصيل التيار المستمر
- النطاق الديناميكي العالي
- عتبة التيار المنخفضة
- ارتفاع انتاج الطاقة
- حزمة الفراشة 14 دبوسًا
- درجة حرارة التشغيل: من -20 إلى 70 درجة مئوية
- الموثوقية العالية
- تصل قوة الإخراج العالية إلى 100 ميجاوات
- ألياف الحفاظ على الاستقطاب (PM)
وصف المنتج*
تم تصميم ليزر LK-NY55D ليكون بمثابة جهاز إرسال ضوئي عالي الطاقة ومحدد الطول الموجي، وهو مثالي للتكامل مع جهاز تعديل خارجي داخل أنظمة CATV وDWDM. وهو مناسب بشكل خاص للتطبيقات التي تتضمن التوصيل والتوزيع الفائق. تلتزم الأطوال الموجية التي توفرها هذه السلسلة بمعايير ITU Grid من حيث مواصفات النطاق والقناة.
تأتي هذه السلسلة مزودة بألياف تحافظ على الاستقطاب (PM) وتتميز بوصل التيار المستمر (DC). وهي تتضمن مبردًا حراريًا كهربائيًا متكاملًا (TEC)، ومقاوم حراري لاستشعار درجة الحرارة، وثنائي ضوئي لمراقبة الطاقة الضوئية. الوحدة موضوعة في عبوة فراشة مكونة من 14 سنًا متوافقة مع تصميم الدبابيس OC-48، وهي تتضمن عازلًا ضوئيًا داخل العبوة نفسها.
بيانات المعدة
| الخصائص الكهربائية / البصرية (T)C = 25 ± 3 درجة مئوية) | ||||||
|---|---|---|---|---|---|---|
| معامل | سيم. | الحالة | اقل شئ | الطباع | اكثر شئ | الوحدات |
| تردد | f | - | 0.01 | - | 1 | غيغاهرتز |
| عرض النطاق الترددي (-3 ديسيبل، I=200 مللي أمبير) | S21 | - | 1 | غيغاهرتز | ||
| انتاج الطاقة الضوئية | P | إصدار 40 ميغاواط، T = Tset، IF = IOPإصدار 50 ميغاواط، T = Tset، IF = IOPإصدار 63 ميغاواط، T = Tset، IF = IOPإصدار 80 ميغاواط، T = Tset، IF = IOPإصدار 100 ميغاواط، T = Tset، IF = IOP |
40 50 63 80 100 |
- | - | mW |
| تيار ثيرشولد | ايث | BOL | - | - | 40 | mA |
| العملية الحالية | IOP | إصدار 40 ميغاواط، BOL إصدار 50 ميغاواط، BOL إصدار 63 ميغاواط، BOL إصدار 80 ميغاواط، BOL إصدار 100 ميغاواط، BOL |
- - - |
- - - |
280 350 450 580 650 |
mA |
| عملية الجهد | فوب | بول، أناF = IOP | - | - | 2.5 | V |
| ذروة الطول الموجي | λ | ت = تسيت، أناF = IOP | - | 1550 | - | nm |
| الضوضاء ذات الشدة النسبية | رين | - | - | - | -160 | ديسيبل / هرتز |
| نسبة قمع الوضع الجانبي | سمسر | 30 | - | - | dB | |
| نسبة انقراض الاستقطاب | لل | IF = IOP | 17 | - | - | dB |
| انجراف الطول الموجي على TC المدى | ∆اذهب للأعلى | ت = تOP | - | - | 40 | pm |
| مقاومة الثرمستور | ريفا | TOP= 25 | 9.5 | 10 | 10.5 | ك أوم |
| معاملات درجة حرارة الثرمستور | TCTH | TOP= 25 | - | -4.4 | - | ٪ / درجة مئوية |
| التيار الكهربائي الحالي | ايتيك | -20 درجة مئوية<درجة الحرارةC | -1.0 | - | 1.5 | A |
| جهد TEC | فيتك | -20 درجة مئوية<درجة الحرارةC | -2.0 | - | 3.0 | V |
| مقاومة RF | زين | 40 MHz - 1002 MHz | 1 | - | 6 | Ω |
| مراقبة تيار PD | Im | إذا = IOP، VMPD = -5 فولت | 0.1 | - | 2.5 | mA |
| مراقبة التيار المظلم (PD) | Id | IOP = 0 مللي أمبير، VMPD = -5 فولت | - | - | 0.2 | uA |
| الحد الأقصى النموذجي والمطلق للتقييم | |||||
|---|---|---|---|---|---|
| معامل | سيم. | الحالة | دقيقة. | كحد أقصى. | وحدة |
| تيار مستمر أمامي بالليزر | If | - | - | 750 | mA |
| جهد عكسي بالليزر | V | - | - | 2 | V |
| الجهد العكسي للثنائي الضوئي | VR | - | - | 10 | V |
| درجة حرارة التشغيل | إلى | - | -20 | 70+ | ° C |
| درجة حرارة التخزين | Ts | - | -40 | 85+ | ° C |
| ESD | - | HBM: R = 1500 Ω، C = 100 pF | -500 | 500 | V |
ملاحظة: تأتي جميع شرائح الليزر من رقائق تم اعتمادها باستخدام مجموعة تمثيلية من الأجهزة التي يجب أن تحقق عائدًا مقبولًا للحرق.

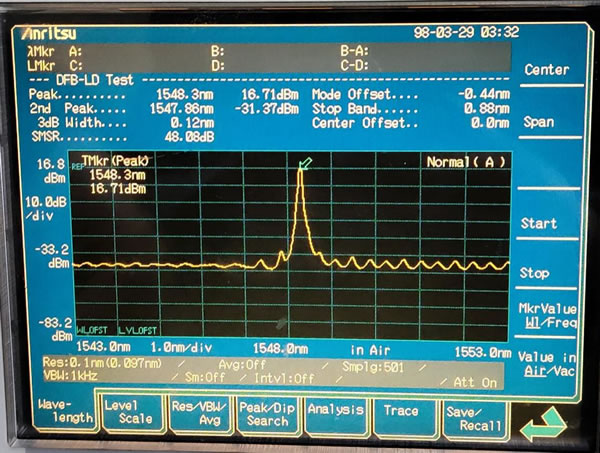

● البيانات النموذجية

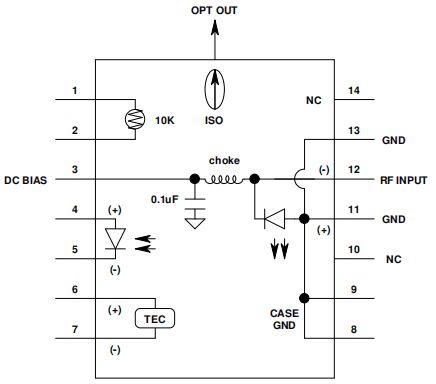

● مخطط كهربائي
| يقود# | الوظيفة | يقود# | الوظيفة |
| 1 | الثرمستور | 8 | GND |
| 2 | الثرمستور | 9 | GND |
| 3 | LD-(التحيز) | 10 | NC |
| 4 | أنود PD | 11 | أرضي(LD+) |
| 5 | الكاثود PD | 12 | مدخل RF |
| 6 | مبرد+ | 13 | أرضي(LD+) |
| 7 | برودة- | 14 | NC |

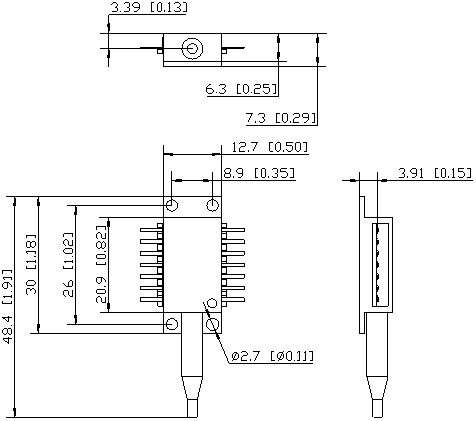

● الأبعاد والدبابيس (الوحدة: مم[بوصة])
موصل RF: SMA
● معلومات الطلب
الصفحة 1:
| رمز | الوصف |
| 55 | حزمة الفراشة DWDM عالية الطاقة 14PIN |
الصفحة 2:
| رمز | الطاقة الضوئية |
| 040 | 40mW |
| 050 | 50mW |
| 063 | 63mW |
| 100 | 100mW |
الصفحة 3:
| قناة | التردد (تيراهيرتز) | الطول الموجي للمركز (نانومتر) | قناة | التردد (تيراهيرتز) | الطول الموجي للمركز (نانومتر) | |
| C01 | أي طول موجي مخصص مرغوب | C37 | 193.7 | 1547.72 | ||
| C02 | غير ITU، 1547 نانومتر – 1560 نانومتر | C38 | 193.8 | 1546.92 | ||
| C03 | غير ITU، 1557 نانومتر – 1560 نانومتر | C39 | 193.9 | 1546.12 | ||
| C04 | غير ITU، 1530 نانومتر – 1560 نانومتر | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
الصفحة 4:
| رمز | الوصف |
| PM | موصل الألياف PM-FC/APC، 0.9 مم، طول 1 متر |
● الاحتياطات
يجب ألا يقل نصف قطر انحناء الألياف عن 20 مم لتجنب تلف الألياف.
تأكد من أن واجهة توصيل الألياف نظيفة قبل توصيلها بالدائرة الضوئية.
يجب توفير الحماية المناسبة من التفريغ الكهروستاتيكي أثناء التخزين والنقل والاستخدام.
الاستخدامات
تلفزيون الكابل
DWDM
بصريات الفضاء الحر
الترانك الفائق والتوزيع،
نقل الإشارة في الشبكات الضوئية
