وحدة الليزر LK-NYC10D DML DFB
- تقنية الليزر DML DFB
- طول الموجة DWDM القياسي للاتحاد الدولي للاتصالات
- النطاق الديناميكي العالي
- نطاق ترددي أفضل من 10 جيجاهرتز
- استقرار ممتاز في الطول الموجي
- درجة حرارة التشغيل (-40 درجة مئوية إلى 70 درجة مئوية)
وصف المنتج*
وحدة الليزر LK-NYC10D DML هي وحدة إرسال واستقبال بصرية متقدمة، تم تجميعها بدقة باستخدام ليزر التغذية الراجعة الموزعة المباشر (DFB) (DML)، ودائرة تحكم تلقائية في الطاقة البصرية، ودائرة تحكم تلقائية في درجة الحرارة، ودائرة تحويل تثبيت الجهد، ودائرة إشارة المراقبة.
تم تصميم ليزر DML DFB عالي السرعة هذا للعمل ضمن طيف الطول الموجي DWDM القياسي للاتحاد الدولي للاتصالات، مما يضمن الامتثال لبروتوكولات الاتصالات الدولية. يتجاوز عرض النطاق الترددي 10 جيجاهرتز، مما يسهل قدرات نقل البيانات عالية السرعة. الوحدة قادرة على توصيل طاقة خرج تزيد عن 5 ميجاوات، وهو أمر ضروري للحفاظ على سلامة الإشارة عبر البنى التحتية المختلفة للشبكة.
تم تصميم وحدة سلسلة LK-NYC10D، التي تعمل بمصدر طاقة موجب واحد، للعمل بشكل مستقر عبر نطاق جهد يتراوح من +7 فولت إلى +36 فولت. علاوة على ذلك، تم تجهيز الوحدة بنظام مؤشر حالة وظيفي يوفر ملاحظات في الوقت الفعلي حول حالة مصدر الطاقة ومخرجات الطاقة الضوئية، مما يعزز موثوقية النظام ويبسط التشخيص.
بيانات المعدة
الحد الأقصى لالتقييمات المطلقة
| معامل | رمز | دقيقة. | النوع. | كحد أقصى. | وحدة |
| درجة حرارة التخزين | TSTG | -55 | 25+ | 85+ | ℃ |
| درجة حرارة التشغيل | TC | -40 | 25+ | 70+ | ℃ |
| طاقة الإدخال RF1 | Pin | - | 10+ | 20+ | ديسيبل |
| الجهد االكهربى | Vin | +7 | 12+ | 36+ | V |
(1) الموجة المستمرة (CW)
المواصفات البصرية والكهربائية (TC = 22±3℃)
| معامل | رمز | شرط الاختبار | دقيقة. | النوع. | كحد أقصى. | وحدة | تعليق |
| الطول الموجي | λ | - | 1527.99 | - | 1563.05 | nm | معيار الاتحاد الدولي للاتصالات |
| التردد (3 ديسيبل) | f3dB | الفرقة S | 0.1 | - | 3.5 | غيغاهرتز | - |
| الفرقة C | 0.1 | 8.5 | غيغاهرتز | - | |||
| انتاج الطاقة الضوئية | P | - | 5 | 10 | - | mW | - |
| ضوضاء الشدة النسبية | رين | - | - | - | -155 | ديسيبل / هرتز | - |
| VSWR | VSWR | - | - | - | 2 | ||
| إدخال 1 ديسيبل ضغط | - | - | 13+ | 15+ | - | ديسيبل | - |
مصدر الطاقة (TC = 22±3℃)
| معامل | دقيقة. | النوع. | كحد أقصى. | وحدة |
| الجهد االكهربى | +7 | 12+ | 36+ | V |
| حالياًّ(2) | 0.07 | 0.1 | 1 | A |
(2) حالة الاختبار: Vin=+12V.
● البيانات النموذجية

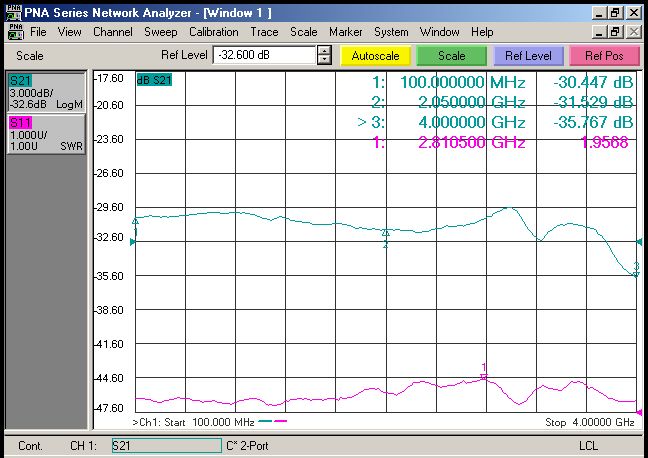

الشكل 1 منحنى التردد النموذجي لليزر LK-NYC10D-S DML DFB

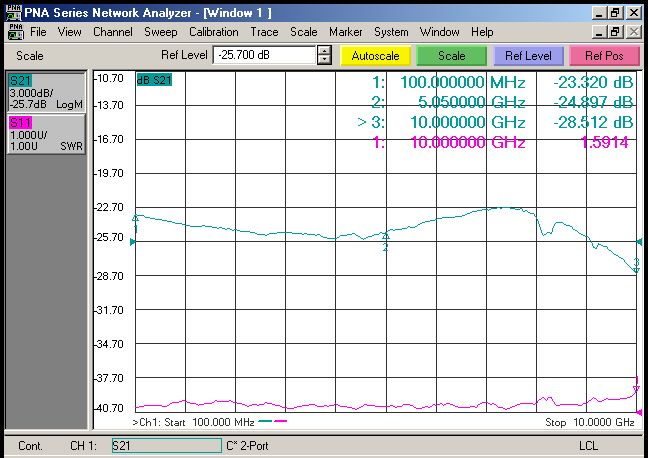

الشكل 2 منحنى التردد النموذجي لليزر LK-NYC10D-C DML DFB
● المنحنى الطيفي النموذجي

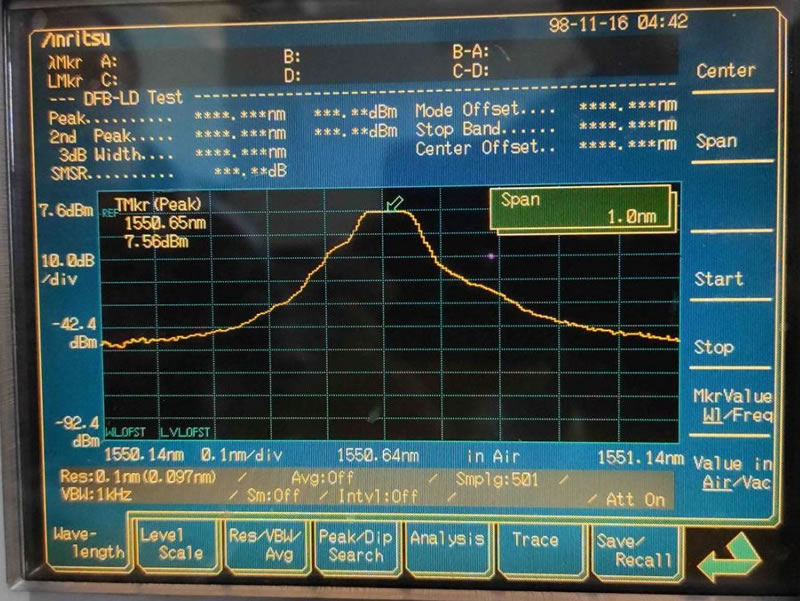

الشكل 3 منحنى الطيف النموذجي لليزر LK-NYC10D DML DFB
● وحدة الأبعاد: مم[بوصة]
الشكل 4 أبعاد وحدة الليزر LK-NYC10D DML DBF
موصل RF: SMA
موصل الطاقة: J30J-9-ZKP
● معلومات الطلب
الصفحة 1:
| الموديل | الطول الموجي النموذجي |
| S | 0.1 ～ 3.5 جيجاهرتز |
| C | 0.1 ～ 8.5 جيجاهرتز |
ورقة 2
| لا. | التردد (THz) | الطول الموجي (نانومتر) | لا. | التردد (THz) | الطول الموجي (نانومتر) | |
| C15 | 191.5 | 1565.50 | C39 | 193.9 | 1546.12 | |
| C16 | 191.6 | 1564.68 | C40 | 194 | 1545.32 | |
| C17 | 191.7 | 1563.86 | C41 | 194.1 | 1544.53 | |
| C18 | 191.8 | 1563.05 | C42 | 194.2 | 1543.73 | |
| C19 | 191.9 | 1562.23 | C43 | 194.3 | 1542.94 | |
| C20 | 192 | 1561.41 | C44 | 194.4 | 1542.14 | |
| C21 | 192.1 | 1560.61 | C45 | 194.5 | 1541.35 | |
| C22 | 192.2 | 1559.79 | C46 | 194.6 | 1540.56 | |
| C23 | 192.3 | 1558.98 | C47 | 194.7 | 1539.77 | |
| C24 | 192.4 | 1558.17 | C48 | 194.8 | 1538.98 | |
| C25 | 192.5 | 1557.36 | C49 | 194.9 | 1538.19 | |
| C26 | 192.6 | 1556.55 | C50 | 195 | 1537.4 | |
| C27 | 192.7 | 1555.75 | C51 | 195.1 | 1536.61 | |
| C28 | 192.8 | 1554.94 | C52 | 195.2 | 1535.82 | |
| C29 | 192.9 | 1554.13 | C53 | 195.3 | 1535.04 | |
| C30 | 193 | 1553.33 | C54 | 195.4 | 1534.25 | |
| C31 | 193.1 | 1552.52 | C55 | 195.5 | 1533.47 | |
| C32 | 193.2 | 1551.72 | C56 | 195.6 | 1532.68 | |
| C33 | 193.3 | 1550.92 | C57 | 195.7 | 1531.9 | |
| C34 | 193.4 | 1550.12 | C58 | 195.8 | 1531.12 | |
| C35 | 193.5 | 1549.32 | C59 | 195.9 | 1530.33 | |
| C36 | 193.6 | 1548.51 | C60 | 196 | 1529.55 | |
| C37 | 193.7 | 1547.72 | C61 | 196.1 | 1528.77 | |
| C38 | 193.8 | 1546.92 | C62 | 196.2 | 1527.99 |
الصفحة 3:
| الموديل | الموصل | تعليق |
| N | لا | شفة |
| A | نادي كرة القدم / المؤتمر الشعبي العام | الألياف القياسية 9/125μm SM |
| P | نادي كرة القدم / نادي الكمبيوتر | الألياف القياسية 9/125μm SM |
الاستخدامات
التحكم عن بعد بالهوائي
الشبكات الخلوية وشبكات الحاسب الشخصي
نقل الروابط التناظرية RF
التتبع والقياس عن بعد والتحكم
الاتصالات اللاسلكية ذات النطاق العريض
نظام DWDM
وصلة خلفية لاسلكية
